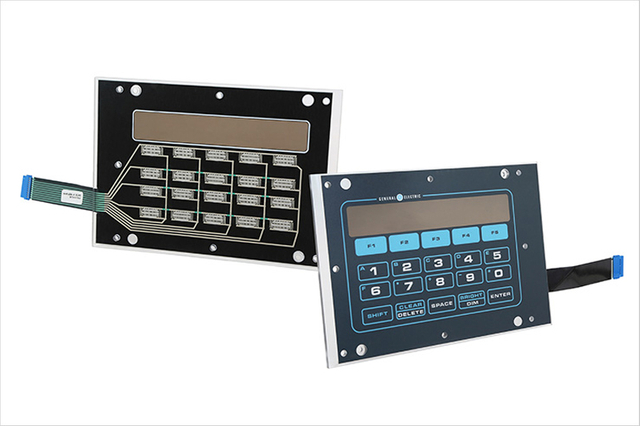

Commutateurs à membrane PCB

Détails des interrupteurs à membrane flexibles et rigides
Le circuit des interrupteurs à membrane peut être flexible et rigide.Cela dépend de l'application finale du client et également du budget des coûts et d'autres considérations.Par exemple, la durée de vie, la résistance, le type de connexion sur la carte mère, etc.

Habituellement, si les commutateurs à membrane nécessitent d'assembler de nombreuses LED, nous suggérons d'utiliser un circuit FPC, il peut obtenir une qualité de soudure LED plus stable.Pour l'application normale le circuit PET suffit, ce qui est plus économique.De plus, si le pas du conducteur est de 0,5 mm, bien que nous puissions également l'imprimer, nous suggérons toujours d'utiliser le circuit FPC.En raison de ce pas de 0,5 mm est trop petit et il est facile de se produire le problème de court-circuit.

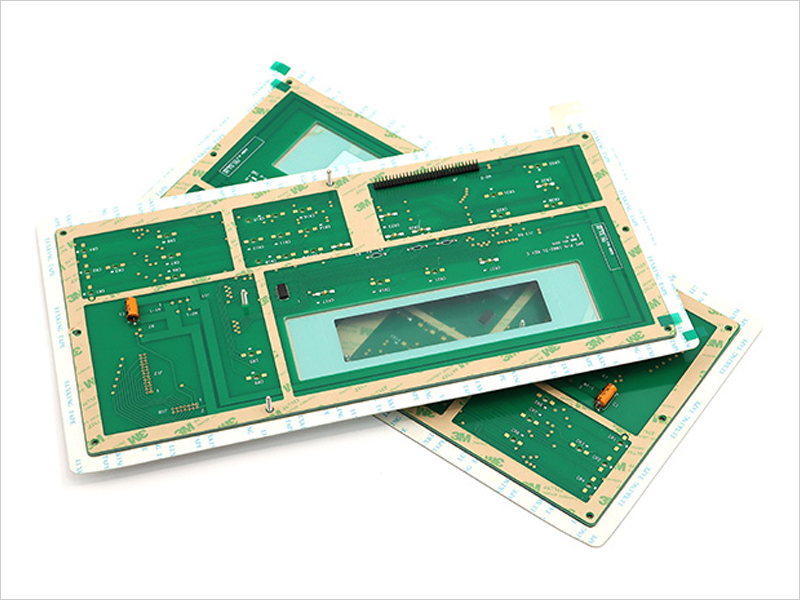

Pour les interrupteurs à membrane à circuit rigide, le circuit est une carte de circuit imprimé rigide.Le matériau du PCB rigide est généralement le FR4 et le cuivre.Par ce type de commutateur à membrane, le connecteur est généralement le connecteur SMD (parfois peut également être un connecteur direct).Pour certaines applications nécessitant une capacité très rigide, utilisez un commutateur à membrane de circuit PCB.

Stratification Hotbar (stratification Heatseal) de la queue FFC et FPC à la couche de circuit PET/ITO/PCB/FPC :
Parfois, le client a besoin d'utiliser la queue FPC ou FFC séparée connectée à la couche de circuit PET ou PCB ou FPC du commutateur à membrane, et pour les commutateurs à membrane capacitifs ont également ce type d'application, puis la stratification hotbar (ou appelée stratification presse à chaud pluse, ou thermocollage) devient nécessaire dans ces domaines d'application.LUPHITOUCH est un fabricant professionnel avec ce type de capacité de laminage.Nous avons ce genre de machine d'assemblage.Nous pouvons sceller à chaud la queue FFC/FPC au circuit PET ou FPC ou PCB de nos commutateurs à membrane fabriqués.

Pour plus d'informations sur les commutateurs à membrane PCB/FPC, contactez-nous dès aujourd'hui.

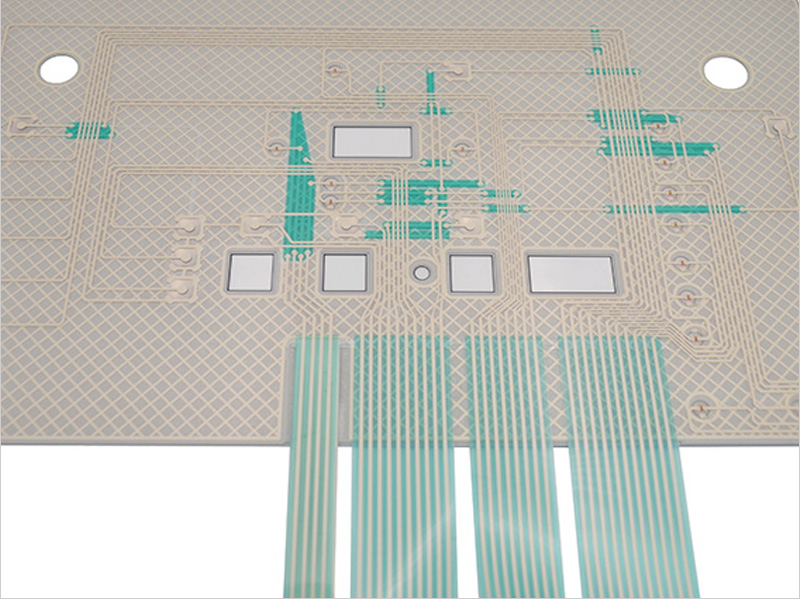

Commutateurs à membrane FPC

Détails des interrupteurs à membrane flexibles et rigides
Le circuit des interrupteurs à membrane peut être flexible et rigide.Cela dépend de l'application finale du client et également du budget des coûts et d'autres considérations.Par exemple, la durée de vie, la résistance, le type de connexion sur la carte mère, etc.

Habituellement, si les commutateurs à membrane nécessitent d'assembler de nombreuses LED, nous suggérons d'utiliser un circuit FPC, il peut obtenir une qualité de soudure LED plus stable.Pour l'application normale le circuit PET suffit, ce qui est plus économique.De plus, si le pas du conducteur est de 0,5 mm, bien que nous puissions également l'imprimer, nous suggérons toujours d'utiliser le circuit FPC.En raison de ce pas de 0,5 mm est trop petit et il est facile de se produire le problème de court-circuit.

Pour les interrupteurs à membrane à circuit rigide, le circuit est une carte de circuit imprimé rigide.Le matériau du PCB rigide est généralement le FR4 et le cuivre.Par ce type de commutateur à membrane, le connecteur est généralement le connecteur SMD (parfois peut également être un connecteur direct).Pour certaines applications nécessitant une capacité très rigide, utilisez un commutateur à membrane de circuit PCB.

Stratification Hotbar (stratification Heatseal) de la queue FFC et FPC à la couche de circuit PET/ITO/PCB/FPC :
Parfois, le client a besoin d'utiliser la queue FPC ou FFC séparée connectée à la couche de circuit PET ou PCB ou FPC du commutateur à membrane, et pour les commutateurs à membrane capacitifs ont également ce type d'application, puis la stratification hotbar (ou appelée stratification presse à chaud pluse, ou thermocollage) devient nécessaire dans ces domaines d'application.LUPHITOUCH est un fabricant professionnel avec ce type de capacité de laminage.Nous avons ce genre de machine d'assemblage.Nous pouvons sceller à chaud la queue FFC/FPC au circuit PET ou FPC ou PCB de nos commutateurs à membrane fabriqués.

Commutateurs à clavier en caoutchouc

Clavier en caoutchouc Commutateurs à membrane = Clavier en caoutchouc + Commutateur à membrane
Les commutateurs à clavier en caoutchouc de silicone sont un excellent choix pour les commandes de fonctionnement de l'appareil.Il est doux et élastique.Il peut donner à l'utilisateur une sensation tactile très agréable.De plus, le caoutchouc présente également les caractéristiques et avantages suivants :

 Excellente résistance à la fois à la chaleur et aux basses températures (-55℃ à 250℃)
 Génération de bruit minimale grâce à une structure de contact souple et élastique
 Abrasion minimale et haute résistance au SO2 et à l'oxydation même en cas d'humidité élevée
 Résistant à l'eau et à la contamination

Esthétiquement attrayants, les claviers en caoutchouc 3D offrent la fiabilité d'un commutateur à membrane ou à substrat PCB, avec l'aspect tridimensionnel et la sensation tactile d'un clavier en caoutchouc de silicone pour une variété d'applications, y compris les produits médicaux, industriels et commerciaux.

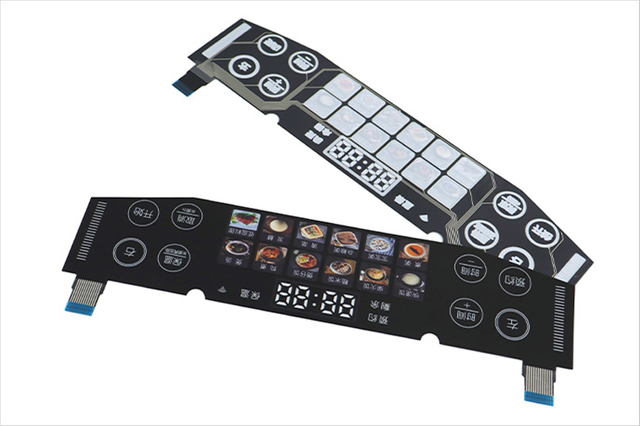

Commutateurs à membrane capacitifs

Technologie des commutateurs à membrane et des claviers à membrane d'interface utilisateur en Chine continentale.LUPHITOUCH est également un fabricant certifié ISO9001, ISO13485, ISO14001 et OHSAS18001.Notre clavier à membrane tactile capacitif se compose d'un ou plusieurs boutons tactiles capacitifs.

Nous imprimons les boutons/capteurs tactiles capacitifs sur le circuit PET avec l'encre conductrice transparente.Nous utilisons également la technologie de gravure ITO pour fabriquer les boutons/capteurs tactiles capacitifs.
Grâce à la puce IC personnalisée pour contrôler la fonction tactile souhaitée.À l'exception des claviers tactiles capacitifs, nous fabriquons également les circuits de capteurs tactiles capacitifs.

Grâce à la technologie tactile capacitive, les matériaux de superposition peuvent être très divers et pas seulement limités aux films ultra fins PET ou PC.Pour les claviers à membrane normaux, la fonction déclenchée par les boutons mécaniques (dômes métalliques ou Polydome) ainsi que les claviers à membrane courants ne peuvent utiliser que le film PET, PC pour la superposition graphique.

Utilisez une force importante pour appuyer sur les boutons pour que les pastilles conductrices du Polydome ou les dômes métalliques soient connectés aux pastilles conductrices sur la couche de circuit, puis deviennent un circuit en boucle et déclenchent la fonction.Mais pour les claviers ou circuits tactiles capacitifs à membrane, c'est différent.
Nous utilisons une variété de matériaux de recouvrement tels que du verre épais, du PMMA, des panneaux de polycarbonate, etc. Le choix du matériau n'est plus limité à un matériau de film très fin, au contraire, les options ne sont pas infinies.

Interrupteurs à membrane étanches

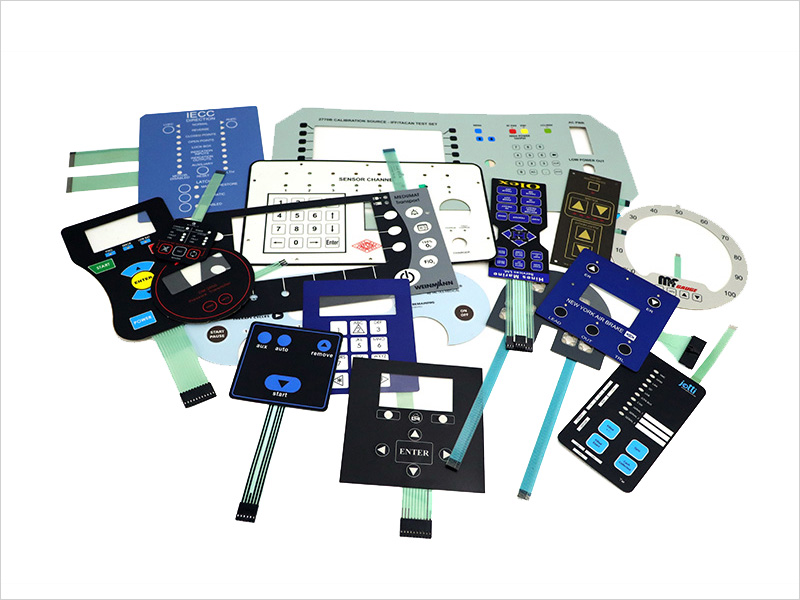

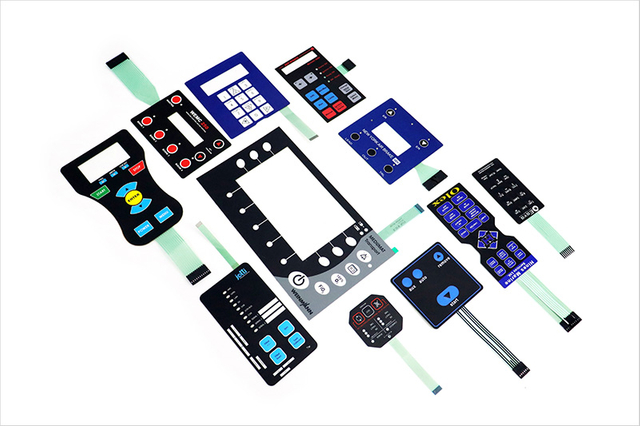

Les commutateurs à membrane, également appelés claviers à membrane, ont des applications très larges et ont également de nombreux environnements d'utilisation différents.Par exemple dans un environnement humide, extérieur sous soleil UV et intempéries de pluie, bateau naviguant sur la mer, etc. Alors des claviers à membrane étanche et anti-UV sont nécessaires pour ce genre d'application particulière.

Les claviers à membrane étanche fabriqués par LUPHITOUCH peuvent répondre aux normes d'étanchéité IP67 et NEMA-4.Pour une utilisation en extérieur, notamment exposée au soleil UV, des claviers à membrane anti-UV sont également nécessaires.Les claviers à membrane courants peuvent être facilement endommagés par de puissants rayons ultraviolets.Bien qu'il n'y ait aucun impact sur la fonction, la superposition graphique sera devenue laide et les graphiques imprimés peuvent s'estomper en peu de temps.

Chez LUPHITOUCHH, nous utilisons des matériaux PET anti-UV à l'extérieur à l'aide de claviers à membrane.Par exemple, les matériaux de la série Autotex XE.

Pour les claviers étanches, nous pouvons concevoir un cadre étanche sur les claviers à membrane pour empêcher l'eau de pénétrer dans le circuit.Peut également utiliser un clavier en caoutchouc enveloppé le circuit PCB et sceller le cercle de connexion.

Dans ces applications en environnement particulier, la qualité des claviers à membrane anti-UV et étanche est très importante.Si l'eau est entrée dans le circuit, cela entraînera une panne de votre tableau de commande et provoquera facilement des accidents de sécurité.Un bon fournisseur de ce type de claviers à membrane est donc très important pour votre application.

Interrupteurs à membrane résistants aux UV

Clavier à membrane pour dispositifs médicaux / Commutateurs à membrane antibactériens
L'industrie médicale et des soins de santé a des exigences très élevées pour les commutateurs à membrane médicaux, les claviers et les circuits à membrane.Ils devraient être beaucoup plus durables et antibactériens.Les produits utilisés dans cette industrie particulière doivent faire l'objet d'un contrôle beaucoup plus strict du processus de production.Par conséquent, ils doivent utiliser différents matériaux et différents environnements de production.

En outre, LUPHITOUCH est un tel type de fabricant de claviers à membrane qui a passé les normes de contrôle de qualité ISO9001 et ISO13485.Pour nos claviers à membrane antibactériens fabriqués, nous utilisons des matériaux PET antibactériens Autotex AM et Reflex et d'autres matériaux inoffensifs.

De plus, les produits fabriqués par LUPHITOUCH pour l'industrie médicale comprennent les commutateurs à membrane, les claviers, les claviers en caoutchouc, les superpositions graphiques, le circuit de film de semelle intérieure de physiothérapie de soins de santé, les capteurs tactiles, etc.

Si vous avez des besoins, n'hésitez pas à nous contacter par jasony@luphitech.com.

Contacts à membrane médicaux

Clavier à membrane pour dispositifs médicaux / Commutateurs à membrane antibactériens
L'industrie médicale et des soins de santé a des exigences très élevées pour les commutateurs à membrane médicaux, les claviers et les circuits à membrane.Ils devraient être beaucoup plus durables et antibactériens.Les produits utilisés dans cette industrie particulière doivent faire l'objet d'un contrôle beaucoup plus strict du processus de production.Par conséquent, ils doivent utiliser différents matériaux et différents environnements de production.

En outre, LUPHITOUCH est un tel type de fabricant de commutateurs à membrane qui a passé les normes de contrôle de qualité ISO9001 et ISO13485.Pour nos interrupteurs à membrane antibactériens fabriqués, nous utilisons des matériaux PET antibactériens Autotex AM et Reflex et d'autres matériaux inoffensifs.

De plus, les produits fabriqués par LUPHITOUCH pour l'industrie médicale comprennent les commutateurs à membrane, les claviers en caoutchouc de silicone, les superpositions graphiques, le circuit de film de semelle intérieure de physiothérapie de soins de santé, les capteurs tactiles, etc.

Commutateurs à membrane rétroéclairés

Les interrupteurs à membrane de rétroéclairage signifient qu'il y a une source de lumière à l'arrière pour éclairer la superposition graphique et fournir les informations d'indication aux utilisateurs ou lorsque le produit utilisé dans un environnement nocturne ou sombre, il peut éclairer le graphique et inciter les utilisateurs ou les travailleurs à appuyer sur les boutons fonctionner correctement et éviter d'appuyer sur les mauvais boutons.

Il existe plusieurs types de modes de rétroéclairage pour les interrupteurs à membrane.Elles sont:
 Interrupteurs à membrane à rétroéclairage LED
 Commutateurs à membrane de rétroéclairage de lampe EL
 Commutateurs à membrane de rétroéclairage LGF (Light Guide Film)
 Commutateurs à membrane à rétroéclairage à fibre (rarement utilisés de nos jours en raison de leur processus de fabrication complexe et de leur coût très élevé. Il a été remplacé par le rétroéclairage à lampe EL et la technologie de rétroéclairage LGF

Pour les claviers à rétroéclairage LED, la superposition graphique éclairée par les LED arrière assemblées sur la couche de circuit flexible ou rigide.De cette façon, c'est très simple et aussi économique.
Mais il ne pouvait pas obtenir un effet d'éclairage uniforme sur la surface.Pour cette méthode de rétroéclairage, les LED peuvent être assemblées sous des boutons centrés et peuvent également être assemblées à côté des boutons ou d'autres zones.Pour que les produits nécessitent que chaque bouton soit rétro-éclairé, concevez généralement les LED sous le centre des boutons, puis utilisez les dômes métalliques à trous centraux et imprimez une couleur transparente sur la superposition graphique.

De cette façon, le bouton central sera beaucoup plus lumineux que les côtés de celui-ci.Mais cette voie est facile à réaliser et aussi son coût est le plus bas.Ceci convient aux produits sans exigence très élevée d'uniformité du rétroéclairage.

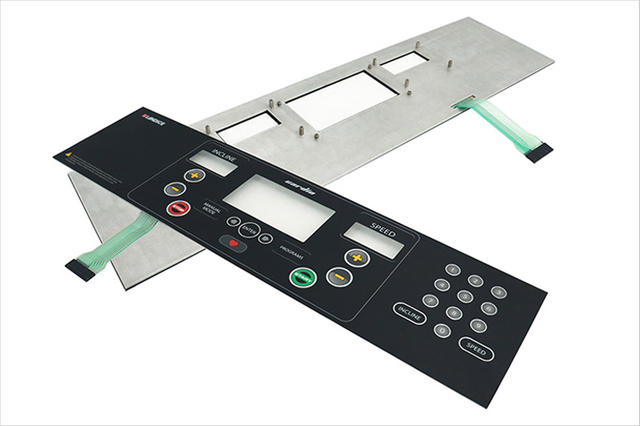

Claviers à membrane du panneau arrière

Le commutateur à membrane ou le clavier à membrane du panneau arrière est flexible, il est donc possible de l'assembler sur n'importe quelle machine, équipement, appareil.Mais parfois, il a besoin d'un panneau de support arrière pour améliorer sa rigidité, ou sur la machine finale du client, il y a une armoire et il faut des vis et un panneau arrière pour installer le clavier sur la machine ou l'appareil par les vis, puis sous ce type d'application, la membrane clavier avec le panneau arrière et même avec des vis sont nécessaires.

Si vous avez juste besoin d'améliorer la rigidité du clavier, vous pouvez ajouter un PMMA/PC/FR4, etc. un autre panneau de support arrière.Lorsque vous concevez votre armoire avec des trous de vis et intégrez l'assemblage du module de clavier.Ensuite, vous devez utiliser des panneaux arrière matériels, comme un panneau en acier inoxydable, un panneau Al, etc. Et la plupart du temps, vous devez assembler les vis, les boulons sur le panneau arrière en métal.

LUPHITOUCH est un tel fabricant professionnel et peut prendre en charge n'importe quelle application différente. Si vous souhaitez en savoir plus sur nos services de commutateurs à membrane de panneau arrière, n'hésitez pas à nous contacter.

Commutateurs à membrane de très grande taille

Pour les interrupteurs à membrane, les dimensions de la forme extérieure ne sont généralement pas trop grandes.Mais pour certaines applications spéciales, comme les super grosses machines, l'indicateur de station dans le métro, etc. l'interrupteur à membrane ou la dimension de superposition graphique est très grande, alors la machine de sérigraphie et la machine de découpe utilisées normales ne sont pas utilisables pour ce type de produits de grande taille .Dans LuphiTouch ^® nous avons une machine d'impression et une machine de découpe de grande taille pour fabriquer ce type de commutateurs à membrane de grande taille et de superpositions graphiques pour ces besoins particuliers.

Claviers en caoutchouc de silicone

Claviers en caoutchouc de silicone / Clavier en élastomère / Claviers en élastomère
Les claviers en caoutchouc de silicone sont la forme de technologie de commutation la plus largement utilisée aujourd'hui.Nous offrons fiabilité, longue durée de vie et flexibilité de conception.Les interrupteurs et claviers en caoutchouc conducteur ont été développés à l'origine pour l'industrie électronique afin de répondre à la demande croissante d'interrupteurs momentanés bon marché.Les claviers en caoutchouc conducteur sont devenus souhaitables parce qu'ils ressemblent à des interrupteurs traditionnels à bouton-poussoir, mais n'ont pas leurs inconvénients inhérents. Les revêtements de touches innovants pour nos claviers en caoutchouc de silicone sont le silicone, le parylène et le Dura (Hard Coat).Les claviers en caoutchouc de silicone peuvent être conçus pour des applications exposées à l'eau et aux hydrocarbures.Les graphismes améliorés et les options d'éclairage permettent à votre produit d'incorporer des fonctionnalités introuvables sur le silicone standard.Les claviers en caoutchouc de silicone sont largement utilisés sur les contrôleurs de groupe électrogène, les instruments de test, les machines de production industrielle, etc.

Avantages du caoutchouc de silicone :
Le caoutchouc de silicone est un excellent choix pour les commandes de fonctionnement de l'appareil.Il possède les caractéristiques suivantes :
 Excellente résistance à la fois à la chaleur et aux basses températures (-55℃ à 250℃)
 Génération de bruit minimale grâce à une structure de contact souple et élastique
 Abrasion minimale et haute résistance au SO2 et à l'oxydation même en cas d'humidité élevée
 Concevoir des retours tactiles et linéaires
 Matériaux translucides disponibles
 Rentable
 Conceptions multicolores facilement adaptées
 Résistant à l'eau et à la contamination

Superpositions graphiques

Superposition graphique / Plaques signalétiques / Étiquettes / Panneaux avant
Une superposition est une sorte de feuille ou de panneau graphique sérigraphié ou imprimé numériquement qui est placé sur la surface d'un produit.De plus, les superpositions graphiques offrent une finition de haute qualité pour les produits, communiquent des messages et agissent comme une interface entre les personnes et les machines.Vous pouvez le faire de plusieurs façons, cependant, cela dépend grandement des exigences de l'application.

Il est possible d'imprimer une grande variété d'effets graphiques sur différents matériaux.Une couche adhésive recouvre le dessous avec une doublure.Lors de l'assemblage, vous retirez la doublure afin que le graphique puisse être collé sur la surface du produit.Les superpositions peuvent être épaisses ou fines, selon le look souhaité.Ils peuvent n'être que de quelques couleurs ou avoir une apparence photographique.

Superpositions graphiques LUPHITOUCH
LUPHITOUCH utilise de nombreux types de matériaux pour les superpositions.Par exemple, Autotype PET, GE HP Lexan PC, Reflex PET, PMMA, PC, Glass, etc. pour les superpositions graphiques progressent.Cela convient à un certain nombre de conditions environnementales.
Nous concevons et fabriquons professionnellement des superpositions graphiques de haute qualité pour servir les contrôles industriels, les équipements et instruments médicaux, les compteurs d'énergie, les avions et d'autres marchés.

Matériau : Autotype PET, GE HP Lexan PC, Reflex PET, PMMA, PC, verre, etc.
 Impression : sérigraphie, impression numérique.
 Boutons de gaufrage : bouton complet en relief, bordure de bouton en relief, logo en relief, cette zone sélectionnée en relief, fenêtres à LED en relief, peuvent graver n'importe quelle forme selon la demande du client.
 Fenêtre : laissez certaines zones qui ne nécessitent pas d'impression comme fenêtre.La fenêtre peut être claire, peut être teintée, peut être translucide, etc.
 Découpes : faire quelque part une découpe qui peut convenir aux composants assemblés inférieurs étendus.

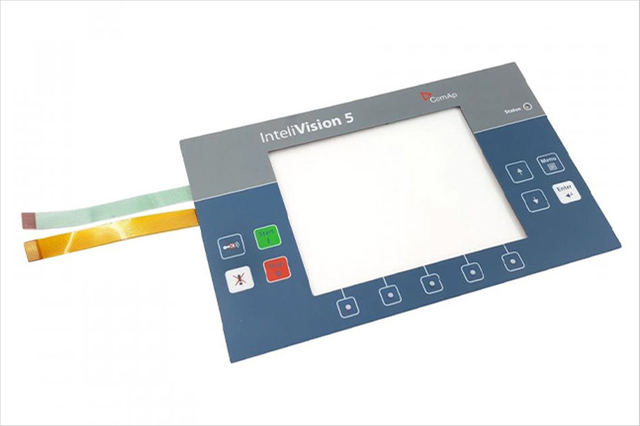

Services de claviers de laminage OCA

Écran tactile de stratification d'OCA de fenêtre d'affichage/affichage à cristaux liquides/claviers à membrane de lentille
Car de nombreux interrupteurs à membrane ou superpositions graphiques ont des fenêtres d'affichage.Parfois, ils doivent assembler un écran tactile ou une lentille LCD ou PC à l'arrière des fenêtres.Comment faire ce genre d'assemblage ?Il existe deux méthodes.L'un est l'assemblage du cadre et l'autre est la stratification complète OCA.Grâce à la technologie de stratification complète OCA, il peut obtenir de meilleures performances d'affichage avec une capacité de transmission de la lumière plus élevée.En même temps, il peut également éviter les anneaux de Newton sur la fenêtre d'affichage.L'OCA est une sorte d'adhésif optique et la stratification complète de l'OCA nécessite un environnement de production de très haute qualité.Il doit être très propre. LuphiTouch ^® dispose d'une salle blanche antistatique de classe 1000, d'une machine de laminage sous vide OCA, d'une machine de démoussage et d'une machine d'assemblage de barres chauffantes ACF pour fournir ce type de service d'assemblage.Nous pouvons également fournir le service d'assemblage de laminage hotbar pour le câble FFC/FPC/PET vers PCB, circuit FPC.

Réseaux de dômes

Le réseau de dômes est une sorte de feuille adhésive sur laquelle de nombreux dômes métalliques tactiles sont fixés.Le réseau de dômes est principalement utilisé pour les claviers, les boutons de commande, les PAD portables, les téléphones portables à l'ancienne, etc. Le réseau de dômes peut être directement assemblé sur la carte de circuit imprimé ou le commutateur à membrane.Il existe de nombreux types de dômes métalliques pouvant être utilisés sur les réseaux de dômes, comme les dômes ronds, les dômes triangulaires, les dômes métalliques à 4 pieds, etc. Les dômes métalliques ont également des dômes en acier inoxydable, plaqués Ni, plaqués or, etc. Le dôme le tableau se compose d'un adhésif acrylique prédécoupé avec des dômes métalliques et du papier anti-adhésif.L'assemblage de la matrice de dômes est également très facile, il suffit de décoller le papier anti-adhésif et de l'aligner avec le circuit imprimé, puis de les plastifier fermement et à plat.

80% des clients de LuphiTouch viennent des États-Unis, d'Australie, du Royaume-Uni, d'Allemagne, d'Autriche, de France, d'Italie, de Belgique, de Suède, de Nouvelle-Zélande, etc.Nous avons déjà établi de bonnes relations de coopération avec eux.
